	GXF-Ⅰ(SJG)管道斜流風機
	機號：2#-8# 風量：200-25000m3/h 全壓：54-1200Pa
	特點：彩用鼓形風筒、錐形輪轂葉輪，風壓高、風量大、噪音低、耗電省、結構緊湊等優點，臥式、立式安裝均可，最適用于直管道和加壓送排風，I材料采用鋼制，結構可靠，外形美觀，安裝方便，造價低廉。
	應用：工業和民用建筑的送排風系統。

	FGXF-I型（FSJG）防腐型管道斜流風機
	機號：2#-8# 風量：200-25000m3/h 全壓：54-1200Pa
	特點：彩用鼓形風筒、錐形輪轂葉輪，風壓高、風量大、噪音低、耗電省、結構緊湊等優點，臥式、立式安裝均可，最適用于直管道和加壓送排風，材料采用玻璃鋼制成防腐型，可用于輸送含有腐蝕性的氣體。配防爆電機，制成防爆型，用于輸送易燃易爆的氣體。
	應用：工業和民用建筑的送排風系統。

	GXF-Ⅱ管道斜流風機
	機號：4#14#風量：2472-114829m3/h全壓：168-1381Pa
	特點：直形風筒、錐形輪轂葉輪，風壓高、噪音低、耗電省、結構緊湊等優點，臥式、立式安裝均可，最適用于直管道和加壓送排風，可制成屋頂式。
	應用：工業和民用建筑的送排風系統。

一、性能參數表
GXF-Ⅰ 型

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 Kg
2.0F	1450	200 400 500 600	110 91 70 54	0.04	58	16
2.5F	1450	300 450 600 1000	180 165 150 110	0.12	60	24
2.5D	2900	580 890 1210 1980	716 650 580 450	0.75	73	32
3.0F	1450	500 750 1500 2000	260 240 170 130	0.25	61	27
3.0D	2900	980 1460 2880 3860	1000\| 950 670 500	1.1	77	46
3.5S	960	800 1500 2000 2500	140 100 80 50	0.18	59	42
3.5F	1450	1000 2000 3000 4000	320 200 190 110	0.37	61	45
3.5D	2900	1900 3860 5800 7880	1100 760 720 430	2.2	79	65
4.0S	960	1000 2000 3000 4000	190 150 110 51	0.25	60	61
4.0F	1450	1500 2500 4000 5000	420 390 280 220	0.75	62	67

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 Kg
4.5S	960	1500 3000 4000 5000	360 275 150 100	0.37	61	70
4.5F	1450	2000 4000 6000 7000	580 480 350 250	1.1	68	80
5.0S	960	1500 2500 4000 6000	360 290 240 150	0.75	63	90
5.0F	1450	2000 4000 7000 10000	710 580 480 345	2.2	69	110
6.0S	960	3000 6000 11000	480 360 260 240	1.5	65	150
6.0F	1450	4000 8000 12000 18000	1200 870 690 380	5.5	75	165
7.0S	960	4000 8000 15000 18000	600 500 350 260	3	72	215
8.0E	720	6000 10000 15000 25000	700 585 510 210	4	65	372
8.0S1	960	6000 10000 15000 25000	780 700 600 400	5.5	71	320
8.0S2	960	6000 10000 15000 25000	880 790 685 510	7.5	72	360

GXF-Ⅱ型

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
4A	2900	7260 6845 6403 5928 5134	490 651 803 903 1012	2.2	2.5/0.65	86	63
4A	1450	3810 3496 3151 2898 2472	132 163 198 210 220	0.37	2.5/0.65	70	40
4B	1450	4527 4163 3766 3438 3075	175 218 271 293 308	0.55		76	54
4.5A	2900	9897 9164 8365 7483 6480	556 760 927 1023 1089	3	3.1/0.8	87	82
4.5A	1450	5416 4917 4473 4120 3514	168 206 250 266 278	0.55	3.1/0.8	73	50
4.5B	1450	6390 5878 5317 4854 4341	223 276 343 371 390	0.75		77	64
5A	2900	12083 11249 9360 6976 3120	498 659 1008 1152 1286	4	4.4/1.1	90	102
5A	1450	7471 6856 6179 5684 4848	207 254 309 328 343	0.75	4.4/1.1	74	63
5B	1450	8876 8164 7385 6741 6030	275 341 423 458 481	1.5		81	84
5.5A	2900	17656 15794 13676 11167 7897	839 1165 1398 1522 1580	7.5	8/2	93	145
5.5A	1450	9664 9111 8523 7891 6833	231 308 380 427 479	1.5	8/2	80	88
5.5B	1450	11814 10868 9829 8974 8026	333 413 512 554 582	2.2		82	105

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
6A	2900	20829 19392 16134 12025 8379	747 989 1512 1729 1930	11	12.5/2.8	93	213
6A	1450	13488 12341 11106 10231 8726	298 366 445 472 494	2.2	12.5/2.8	81	105
6B	1450	13875 12896 11835 10667 9355	341 472 556 635 673	3		85	120
6.5A	2900	25893 24106 20056 16688 13688	877 1162 1776 2031 2166	15	16.5/3.8	96	234
6.5A	1450	16571 15428 12836 10680 8760	237 314 480 548 585	3	16.5/3.8	85	114
6.5B	1450	16762 15382 13865 12754 10876	365 447 544 578 604	3		86	120
7A	1450	26251 24438 22985 21432 19761	654 781 852 915 945	11	12/4	90	259
7A	960	16332 15024 13588 12405 11095	241 300 372 403 423	2.2	12/4	84	154
7B	1450	21927 20122 18138 16683 14229	430 526 640 679 710	4		85	146
8A	1450	36350 33444 30249 27615 24699	745 924 1146 1249 1304	15	15.5/5.1	94	340
8A	960	21815 20020 18046 16597 14156	248 309 371 394 412	3	15.5/5.1	94	340
8B	960	24409 22506 20309 18541 16582	316 392 486 527 553	5.5		85	221

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
9A	1450	45424 41684 37574 34588 29475	732 896 1088 1156 1207	15	15.5/5.1	91	382
9A	960	29806 28050 25688 23629 20151	284 325 397 450 479	4	15.5/5.1	79	278
9B	960	32436 30246 27886 26191 22429	368 465 570 635 702	7.5		88	362
10A	1450	55569 51733 47588 43043 35145	687 824 942 1112 1192	18.5	18.5/6.2	91	428
10A	960	36790 34247 31503 28494 23266	301 361 412 487 522	5.5	18.5/6.2	81	395
10B	960	40514 38198 34426 31667 28647	367 485 640 692 760	11		86	440
11A	960	64085 58950 53323 48677 43537	610 757 940 1017 1068	22	22/11	94	610
11A	720	42547 39045 35195 32370 27609	265 325 396 420 439	5.5	22/11	82	430
11B	960	53969 50855 45867 42191 38162	444 581 773 836 918	15		88	557

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
12A	960	70926 66881 60285 55454 50158	528 698 922 966 1095	22	22/11	94	718
12A	720	53886 49432 44558 40982 34954	326 399 485 515 538	7.5	22/11	84	544
12B	960	66363 59361 51404 41971 29681	447 621 761 812 842	15		91	602
13A	960	89950 84808 76444 70319 63603	633 836 1103 1193 1310	37	37/18	97	968
13A	720	71199 65338 58895 54169 46201	382 467 568 603 631	15	37/18	87	812
13B	720	71949 66868 61363 55310 48509	415 573 676 772 819	22		92	991
14A	960	114829 105377 94925 86965 74514	798 977 1188 1261 1318	45	45/22	98	1227
14A	720	86122 79033 71194 65224 55885	448 549 668 709 741	18.5	45/22	89	920
14B	720	83109 78353 73292 67856 58763	407 542 662 752 843	22		90	954

注：雙速風機重量參同號中高速風機的重量。
二、GXF-Ⅰ型風機外形尺寸表(單位：mm)

機?號	D	D1	D2	D3	L1	L2	L	A	B	H	n-Φ1	4-Φ2
2	200	240	260	350	160	280	320	110	160	190	6-Φ6.5	Φ10.5
2.5	250	290	310	420	195	350	390	150	200	230	6-Φ6.5	Φ10.5
3	300	340	360	470	195	350	390	190	240	260	6-Φ6.5	Φ10.5
3.5	350	390	410	550	250	460	500	230	280	290	8-Φ8.5	Φ12.5
4	400	440	460	610	250	460	500	270	320	330	8-Φ8.5	Φ12.5
4.5	450	490	510	660	265	490	530	300	360	350	8-Φ8.5	Φ12.5
5	500	550	570	750	315	590	630	300	460	390	8-Φ8.5	Φ12.5
6	600	650	680	870	350	650	700	420	500	460	10-Φ10.5	Φ14.5
7	700	750	780	903	350	650	700	500	600	480	10-Φ10.5	Φ14.5
8	800	850	880	1120	450	850	900	580	700	580	10-Φ12.5	Φ14.5

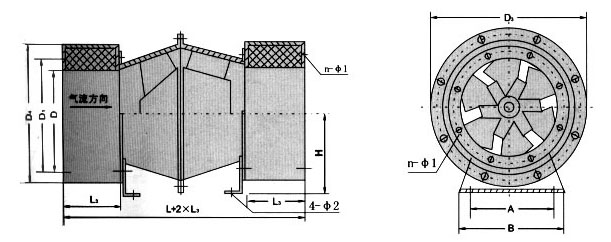

三、XGXF-Ⅰ型加消音風機外形尺寸表(單位：mm)

機號	D	D1	D4	L3	n-Φ1
2	200	240	400	200	6-Φ6.5
2.5	250	290	450	250	6-Φ6.5
3	300	340	500	300	6-Φ8.5
3.5	350	390	550	350	8-Φ8.5
4	400	460	600	400	8-Φ8.5

機號	D	D1	D4	L3	n-Φ1
4.5	450	505	650	450	8-Φ8.5
5	500	555	700	500	8-Φ8.5
6	600	665	800	600	10-Φ10.5
7	700	760	900	700	10-Φ10.5
8	800	860	1000	800	10-Φ10.5

注：XGXF-Ⅰ型風機進出口加設消聲器，可消聲6-10dB(A)，亦可加長消聲器，以降底更大數值的噪聲。

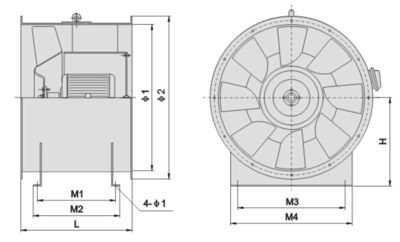

四、GXF-Ⅱ型風機外形尺寸表(單位：mm)

GXF-Ⅱ-A型低速、GXF-Ⅱ-B型外形尺寸表

?機?號	D1	D2	L	H	M1	M2	M3	M4	Φ1
4	410	470	450	270	300	340	200	300	Φ10.5
4.5	460	520	450	300	300	340	250	350	Φ10.5
5	510	580	500	320	340	380	300	400	Φ10.5
5.5	560	630	570	350	420	460	400	500	Φ14.5
6	610	690	570	380	420	460	400	500	Φ14.5
6.5	660	740	570	410	420	460	400	500	Φ14.5
7	710	790	600	430	440	480	500	600	Φ14.5
8	810	890	730	490	560	600	500	600	Φ14.5
9	910	990	800	560	600	660	600	700	Φ16.5
10	1010	1090	920	610	720	780	600	700	Φ16.5
11	1110	1260	1030	660	730	800	700	800	Φ16.5
12	1210	1310	1100	730	820	880	800	900	Φ16.5
13	1310	1410	1150	760	830	900	900	1000	Φ16.5
14	1410	1510	1230	800	930	1000	900	1000	Φ16.5

GXF-Ⅱ-A型高速及雙速型外形尺寸表

?機?號	D1	D2	L	H	M1	M2	M3	M4	Φ1
4	410	470	500	270	340	380	200	300	Φ10.5
4.5	460	520	500	300	340	380	250	350	Φ10.5
5	510	580	530	320	340	380	300	400	Φ10.5
5.5	560	630	620	350	420	460	400	500	Φ14.5
6	610	690	720	380	520	560	400	500	Φ14.5
6.5	660	740	720	410	520	560	400	500	Φ14.5
7	710	790	740	430	540	580	500	600	Φ14.5
8	810	890	830	490	580	660	500	600	Φ14.5
9	910	990	850	560	620	680	600	700	Φ14.5
10	1010	1090	880	610	740	700	600	700	Φ16.5
11	1110	1210	1010	660	740	800	700	800	Φ16.5
12	1210	1300	1100	730	800	870	800	900	Φ16.5
13	1310	1410	1280	760	930	1000	900	1000	Φ16.5
14	1410	1510	1290	800	930	1000	900	1000	Φ16.5

注：GXF-Ⅱ型亦可加裝進出口消聲器，加裝方法同XGXF-Ⅰ型，一般可消聲6-10dB(A)。
