WZT型屋頂自然通風器
特性及應用 WZT 系列屋頂自然通風器，是我公司吸收國內外同類產品的先進技術，開發研制的新一代無動力自然通風產品，本系列自然通風器，在氣流組織上進行了多工況優化試驗，對結構進行了優化改進。具有排風阻力低的突出優點，是性能良好的自然通風設備，同時具有良好的防雨雪及避風性能，任意大小、方向的自然風都不會影響屋頂通風器的排風效果，省卻了另設擋風板。外圍護板采用壓型彩鋼板或玻璃鋼，具有自重輕、無振動、不消耗電能、可現場安裝、施工周期短等優點。外部色彩一般為蘭色或白色，也可根據用戶要求確定。WZT型屋頂自然通風器是高熱廠房自然通風的理想換代產品，廣泛應用于電力、冶金、化工、石油、機械等部門的各類廠房通風。 WZT 系列屋頂通風器喉部設有電動閥板，電動閥板為自動停機控制，方便用戶操作。閥板在開啟時起導流作用，保證通風效果良好，關閉時閉合嚴密，可保證采暖系統按設計工況正常運行，若廠房含濕量較高，可對喉部閥板及圍板采取保溫措施，以防結露。 WZT系列屋頂自然通風器分為二種，分別為圓弧型屋頂自然通風器和薄型自然屋頂通風器。 WZT系列屋頂自然通風器的工作原量：自然通風利用室內外溫差所造成的熱壓及風力所造成的風壓來實現換氣的一種通風方式。 圓弧型屋頂自然通風器 一、型號說明 例：WZT — Y — 15 WZT——屋頂自然通風器 Y——--圓弧型 15——-喉口寬度 二、選型簡介 屋頂通風器選型可按"每米長度排風量表"確定，也可按公式計算選擇。屋頂通風器喉口寬A分別為 1.5m 、 2.0m 、 2.5m 、 3.0m 、 4.0m 、 5.0m 、六種規格，長度L按用戶要求加工制作。選取時應根據廠房高度、進排風溫差、通風量等綜合素計算確定；如單排布置不能滿足排風量要求時，可以雙排或多排布置。 1、查表選擇： 為了便于用戶選型，在下頁中給出了屋頂通風器的每米長度排風量表，供用戶根據現場情況參照查取，直接確定所需屋頂通風器的規格、長度。 編制"每米長度排風量表"時僅考慮了以下條件： ①排風量僅考慮熱壓作用； ②室內工作區溫度按"夏季通風室外計算溫度"+ 4℃ 確定。 2、公式計算選擇： 由于受構件影響，屋頂通風器喉口空氣流通實際寬度比喉口小 0.2m 。選型計算公式為：
三、性能參數表
屋頂通風器排風量估算值(kg/h.m)(μ=0.84)

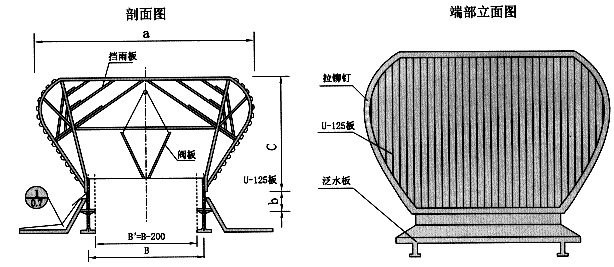

四、構造圖
 五、規格型號及外形尺寸表
 外形尺寸表
注：風荷載為1200Pa屋頂通風器每L 3米 組成一個單元，所以完整的屋頂通風器由兩個端頭單元和若干個中間單元組成，電源380V、 50Hz。

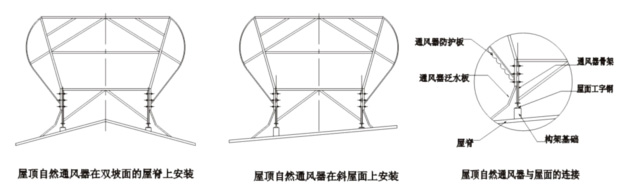

五、屋頂通風器的安裝示圖 屋頂通風器安裝在用戶提供的基礎構架上，構架面應做成水平?？梢詥闻挪贾?，也可雙排布置，可布置在雙坡屋面的屋脊處，也可布置在斜屋面上。屋頂通風器安裝完畢后，應作防水處理。
訂貨須知：
1、請注明屋頂通風器的型號，規格，每組長度、總長度及顏色等； 2、若用戶對屋頂通風器的閥板及喉口圍板有保溫防結露要求，請說明； 3、 本公司也可根據用戶需要，白日提供非標準規格的屋頂通風器。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
