您當前的位置：首頁 > 產品展示 > 管道（增壓）送排風機系列 > GLZ型離心式軸流送風機
GLZ系列離心式軸流送風機
機號：2#-10# 風量:1000－84000m3/h 全壓:145-1176Pa
特點：采用A式直聯傳動、電機內置,離心葉輪，風壓高、噪聲低、高效區寬、效率高、 對工況變化適應性強
應用：工業和民用建筑的送排風系統
GLZ系列離心式軸流送風機
機號：2#-10# 風量:1000－84000m3/h 全壓:145-1176Pa
特點：采用E式皮帶傳動、電機外置,離心葉輪，風壓高、噪聲低、高效區寬、效率高、 對工況變化適應性強
應用：工業和民用建筑的送排風系統
一、性能參數表

機號

轉速
(rpm)

風量
(m3/h)

風壓
(Pa)

功率
(kw)

噪聲
dB(A)

重量
(Kg)

2A

2900

2800
2400
1800

625
773
923

1.5

80

90

1450

1500
1300
1000

146
180
210

0.37

63

79

2.5A

2900

5000
4350
3660

1123
1306
1420

4

84

141

1450

2600
2250
1900

270
322
360

0.55

69

108

3A

2900

14000
12200
9800

2112
2728
3168

15

89

233

1450

7000
6000
5000

540
696
808

2.2

72

161

3.5A

1450

9000
7200
5280

295
540
670

3

76

178

960

6000
4800
3500

157
255
320

1.1

68

167

4A

1450

12900
10200
6900

418
735
930

5.5

80

248

960

8700
6900
4600

216
338
442

2.2

72

230

機號

轉速
(rpm)

風量
(m3/h)

風壓
(Pa)

功率
(kw)

噪聲
dB(A)

重量
(Kg)

4.5A

1450

16800
13800
9900

735
1020
1186

11

83

359

960

12000
9600
6600

245
452
539

4

74

293

5E

1400

21900
18600
14400

1152
1364
1488

15

85

418

1250

21600
18000
13200

691
979
1162

11

82

397

1120

20400
16200
12000

408
792
931

7.5

80

352

1000

18000
14700
11100

355
604
720

5.5

77

342

900

16200
13500
10500

269
451
557

4

75

325

800

14400
12000
9000

221
374
451

3

72

312

5.5E

1250

28800
23400
17400

1180
1392
1555

18.5

86

520

1120

25800
21600
16800

788
1094
1219

15

83

482
GLZ系列性能參數表——續表

機號

轉速
(rpm)

風量
(m3/h)

風壓
(Pa)

功率
(kw)

噪聲
dB(A)

重量
(Kg)

5.5E

1000

25200
21000
15600

461
816
950

11

80

461

900

23400
19200
14400

384
619
749

7.5

78

416

800

21000
17100
12600

288
499
600

5.5

75

406

710

18600
15900
12000

240
360
461

4

72

390

6E

1120

33600
28200
22200

1162
1363
1516

22

85

632

1000

33000
27600
21000

768
1036
1162

18.5

82

624

900

31800
26400
19200

442
758
931

15

80

586

800

28800
23400
16800

317
595
739

11

77

565

710

25800
21000
15000

254
470
586

7.5

75

520

630

22800
18600
13200

221
394
460

5.5

72

510

7E

900

42600
36000
28800

619
978
1132

22

82

845

800

39600
32400
24000

432
763
940

15

79

837

710

35400
28800
21600

336
618
744

11

77

800

630

31800
25800
19200

249
494
595

7.5

75

778

560

28200
23400
18000

201
383
456

5.5

72

733

8E

900

54000
45600
36000

1027
1267
1440

30

85

1085

機號

轉速
(rpm)

風量
(m3/h)

風壓
(Pa)

功率
(kw)

噪聲
dB(A)

重量
(Kg)

8E

800

52800
43800
33600

595
960
1104

22

82

1070

710

48000
39600
29400

432
730
902

18.5

79

1040

630

43200
35400
26400

317
586
720

15

77

1020

560

38400
31800
24000

259
452
557

11

75

973

500

34500
28500
216000

202
355
442

7.5

72

960

9E

800

67500
56400
44400

1056
1267
1430

37

85

1270

710

66000
52800
38400

624
979
1133

30

82

1190

630

61200
48600
34800

403
744
902

22

80

1182

560

54000
438000
32400

326
595
710

18.5

77

1144

500

48600
39300
28800

255
462
557

15

75

1123

450

43200
35400
26400

202
345
446

11

72

1080

10E

630

84000
69000
52800

720
989
1176

37

83

1670

560

78000
64800
50400

498
778
912

30

80

1590

500

69000
57600
44400

403
605
738

22

78

1580

450

61500
50400
38400

317
513
590

18.5

76

1540

400

55200
45600
34800

252
403
461

15

73

1520
二、GLZ型風機外形尺寸表(單位：mm)

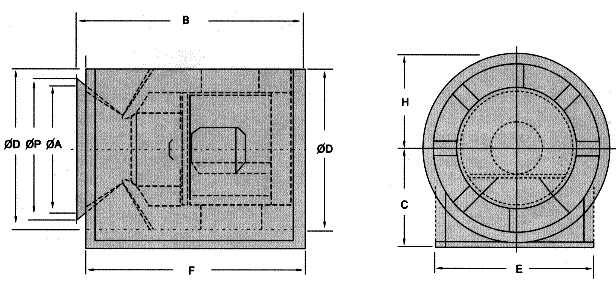

A式傳動外形圖、外形尺寸表

機?號

ФA

B

C

ФD

H

ФP

E

F

2

335

620

270

425

250

372

400

480

2.5

425

750

330

530

310

468

500

590

3

530

930

410

670

380

573

630

730

3.5

600

1030

450

750

420

643

710

810

4

670

1190

510

850

480

727

800

940

4.5

750

1290

550

950

530

807

900

1020

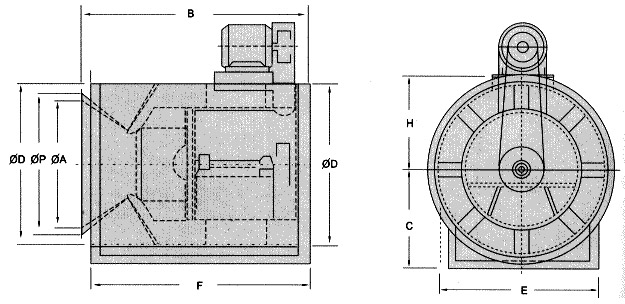

E式傳動外形圖、外形尺寸表

機?號

ФA

B

C

ФD

H

ФP

E

F

2

335

550

270

425

250

372

400

480

2.5

425

670

330

530

310

468

500

590

3

530

830

410

670

380

573

630

730

3.5

600

920

450

750

420

643

710

810

4

670

1070

510

850

480

727

800

940

4.5

750

1160

550

950

530

807

900

1020

機?號

ФA

B

C

ФD

H

ФP

E

F

5

850

1290

600

1060

580

907

1000

1140

5.5

950

1400

680

1180

640

1007

1120

1230

6

1060

1560

750

1320

730

1117

1250

1380

7

1180

1700

870

1500

820

1254

1400

1490

8

1320

1930

970

1700

920

1394

1600

1700

9

1500

2050

1070

1900

1030

1800

1800

1800

10

1700

2230

1200

2120

1140

2000

2000

1950
